기존 RV-E 시리즈에서 동일 형번 대비 약 20%의 소형화 경량화를 실현 하면서도 동일한 성능을 유지한 RV 3세대 모델 입니다.
높은 가반 용량을 유지 하면서 로봇의 무게나 사이즈를 줄일 수 있어 다양한 프로젝트에 채택 되는 제품 입니다.
[제품 특징]
- 백래쉬 1분 이내
- 로스트 모션 1분 이내
- 고출력, 경량 설계
- 우수한 내충격성
[제품 소개]
- 고토크 대응을 위한 콤팩트 & 경량 구조
- 백래시(Backlash) ±1 arc-min 이하로 정밀 제어 가능
- 이중 디스크 & 롤러 구조 계승: 고강성 및 내마모성 실현
- 설치 자유도 향상: 다양한 인터페이스 옵션
- 반복 위치 정밀도 우수
- 내구성 높은 내부 기어 및 베어링 구조
[주요 용도]
- 산업용 로봇(팔, 손목 관절)
- 반도체, 디스플레이 제조 장비
- 고속 이송 시스템
- 정밀 위치 제어가 필요한 회전축 구동부
- 전기차 부품 조립 라인, 협동로봇 등
[적용 구조]
- 고강성의 일체형 하우징 설계
- 출력 플랜지 일체형 구조로 설치 간편
- RV 고유의 롤러 & 디스크 시스템 + 회전 정렬 최적화
[출력 토크 범위]
- 수십 Nm ~ 수천 Nm까지 지원하는 다양한 모델 제공 (예: RV-20N, RV-160N 등)

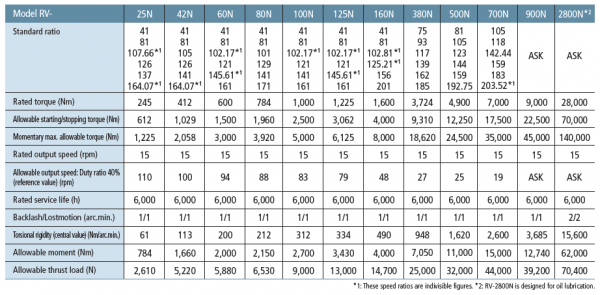

[사양]
[도면]
[규격]
