GH-P 시리즈는 Nabtesco의 고정밀 감속 기술을 적용한 플랜지 출력형 헬리컬 감속기로, 소형화 및 고효율 설계가 특징입니다.
기존 GH-S 시리즈보다 경량화되고, 중소형 서보 시스템에 최적화되어 있어 협소한 공간에서도 정밀한 위치제어가 가능하며, 다양한 자동화 장비 및 로봇에 폭넓게 활용됩니다.
[제품 특징]
- 고정밀 헬리컬 기어 구조
- 플랜지 출력형 디자인으로 설계 편의성 우수
- 저백래쉬 설계로 정밀 위치 제어 가능
- 경량·콤팩트한 바디 구조
- 고강성 베어링 채용 → 고하중·고속 회전 대응
[제품 소개]
- 중소형 로봇 및 자동화 장비용 정밀 감속기
- 고속 응답 제어 및 저진동 운전 가능
- 서보모터와 높은 호환성을 제공
- 소형 인덱스 테이블 및 장착이 제한된 공간에 유리
- 유지보수 간편한 일체형 구조
[주요 용도]
- 협동로봇 및 소형 산업용 로봇
- 반도체·전자부품 장비의 회전축
- 정밀 검사기, 의료 장비
- 소형 인덱스 테이블, 회전 포지셔너
- 고정밀 이송 및 조립 자동화 장비
[적용 구조]
- 헬리컬 기어 + 플랜지 출력형 구조
- 콤팩트한 통합 디자인 → 공간 절약
- 고하중 대응 베어링 + 저소음 구동
- 모터 직접 연결 가능한 설계
[출력 토크 범위]
- 약 50Nm ~ 수백 Nm급 (예: GH-50P, GH-100P 등)

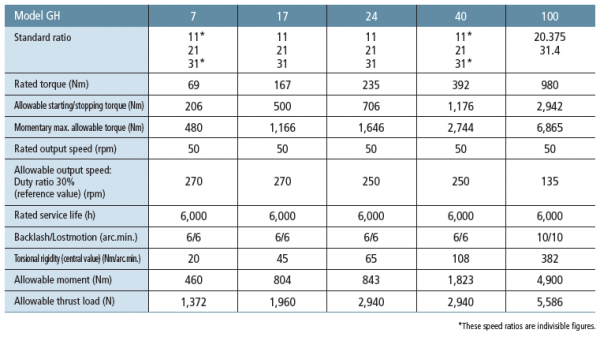

[사양]
[도면]

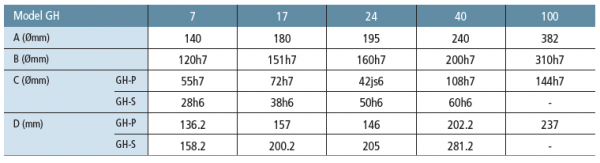

[규격]
