RDP-C 시리즈는 Nabtesco의 RV 기술을 초소형 중공축 설계로 발전시킨 고정밀 감속기 유닛입니다.
모터, 감속기, 중공축, 고정밀 베어링이 컴팩트하게 통합되어 있으며, 제한된 공간에서 정밀한 제어와 설치 유연성을 동시에 제공합니다.
특히, 소형 협동로봇이나 정밀 검사 장비 등에서 센서, 케이블 등의 내부 통과가 필요한 애플리케이션에 적합합니다.
[제품 특징]
- 초소형 중공축 구조 + RV 감속기 통합
- 백래쉬 1 arc-min 이하의 고정밀 제어
- 경량 설계로 로봇 관절의 관성 최소화
- 고강성 베어링 내장으로 서포트 불필요
- 플랜지 일체형으로 설치 간편
[제품 소개]
- RV감속기 기반 중공축 일체형 모듈
- 모터, 감속기, 중공축이 하나로 통합된 초소형 유닛
- 공간 절약형 설계로 고밀도 장비 구성에 유리
- 고응답성 서보제어 및 진동 억제 성능 탁월
- 유지보수 편의성 고려된 고신뢰성 구조
[주요 용도]
- 협동로봇 소형 관절 축
- 정밀 조립 및 검사 장비
- 반도체 장비 내부의 회전 구동부
- 의료 및 실험 자동화 시스템
[적용 구조]
- RV 감속기 + 중공축 + 서보모터 일체형
- 플랜지 출력 + 고하중 베어링 내장
- 케이블 및 유틸리티 통과용 중공축 설계
[출력 토크 범위]
- 약 10Nm ~ 수십 Nm급 (예: RDP-17C, RDP-35C 등)

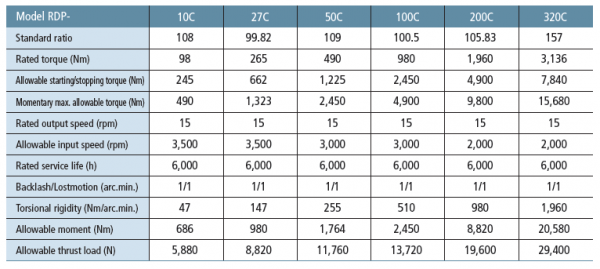

[사양]
[도면]

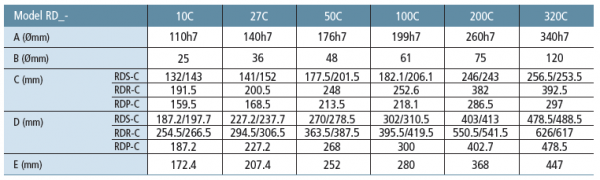

[규격]
